办公楼综合布线系统解决方案

    综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。可以说，结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。

 本方案注重系统的质量、科学性、先进性；同时考虑到办公综合楼的特点，以求在满足现有应用和为将来留有余量的基础上，做到灵活配置。因此，系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、使用的灵活性以及系统的可管理性和可维护性。从而设计出适合办公综合楼特点的布线方案。

┃解决方案

建设办公综合楼综合布线系统的目标是：以现代科学技术为指导，以具有当前国际领先水平的综合布线技术、计算机技术、通讯技术和自动化技术为支撑，建立一套统一规划、高度集成、模块化开放的布线系统，为办公综合楼计算机网络系统数据、图像及控制信号提供统一的传输线路、设备接口和高质量的传输性能。全面实现办公综合楼计算机通信网络的通讯、办公、管理手段的智能化、集成化，为把办公综合楼计算机通信网络建成一个高起点、高标准、功能设施一流、且具有高开放性和平滑升级性的网络平台做好基础。

具体来说，本智能化综合布线工程着重解决以下问题：

建立一个统一规划、高度集成、且具有高度灵活性的布线系统，办公综合楼计算机网络建设的需要。同时，该布线系统兼顾了办公综合楼计算机网络系统未来的发展要求，具有一定的扩展能力，并提供20年应用保证；

结构化综合布线系统是目前国际、国内普通采用的先进布线系统，它完全克服了传统布线的缺陷，将数据、语音、图像和其它各类系统综合汇集到统一的结构化标准布线系统中来，把布线系统的设计、器材、安装施工和管理等都纳入到符合国际标准的轨道中，与目前国际、国内的电气、电子标准和各类产品完全兼容，各种系统和产品都能方便地进入布线系统，而且布线系统的性能指标大大超前，既完全满足当前应用的需求，又能适应发展的潮流。

办公综合楼综合布线系统在设计过程中遵循以下原则：实用性和可扩展性、先进性和可行性、灵活性和经济性。

对计算机网络系统采用集中管理和分区控制的方式。

信息点的数量依据甲方需求和房间功能设计，分数据和语音2个部分，数据部分主干采用爱谱华顿的室内12芯单模光缆，数据水平子系统全部为爱谱华顿的低烟无卤六类非屏蔽布线产品，数据传输速率为250 Mbps到桌面，主干数据传输速率为1000Mbps。语音部分主干采用爱谱华顿的三类大对数线缆，语音水平子系统全部为爱谱华顿的低烟无卤超五类非屏蔽布线产品，水平部分采用爱谱华顿语音配线产品，可完全满足用户需求。管理子系统配线架采用爱谱华顿六类非屏蔽24口配线架、超五类非屏蔽24口配线架和100对110机架式跳线架，放置于标准机柜。

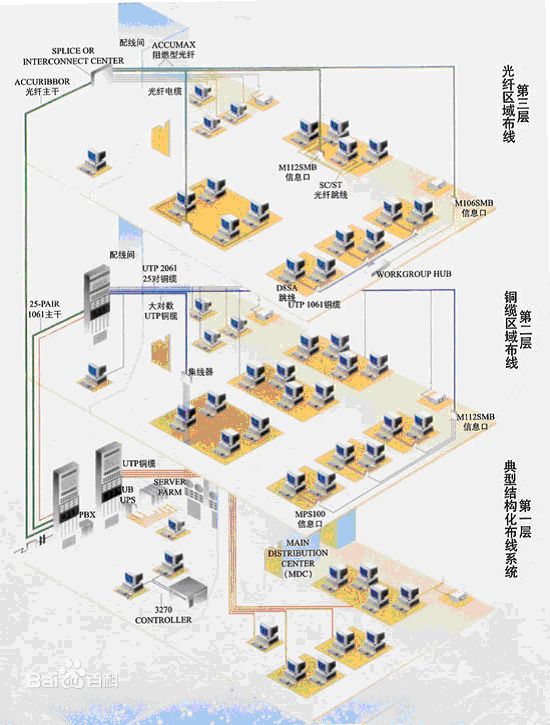

系统采用模块化设计和分层星型网络拓扑结构。由工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备间子系统、管理子系统、建筑群子系统六个子系统组成。方案设计充分考虑了高度的可靠性、先进性、灵活性、可扩充性、易管理性及性能价格比高等优点。

部分信息来自爱谱华顿布线方案网站。
